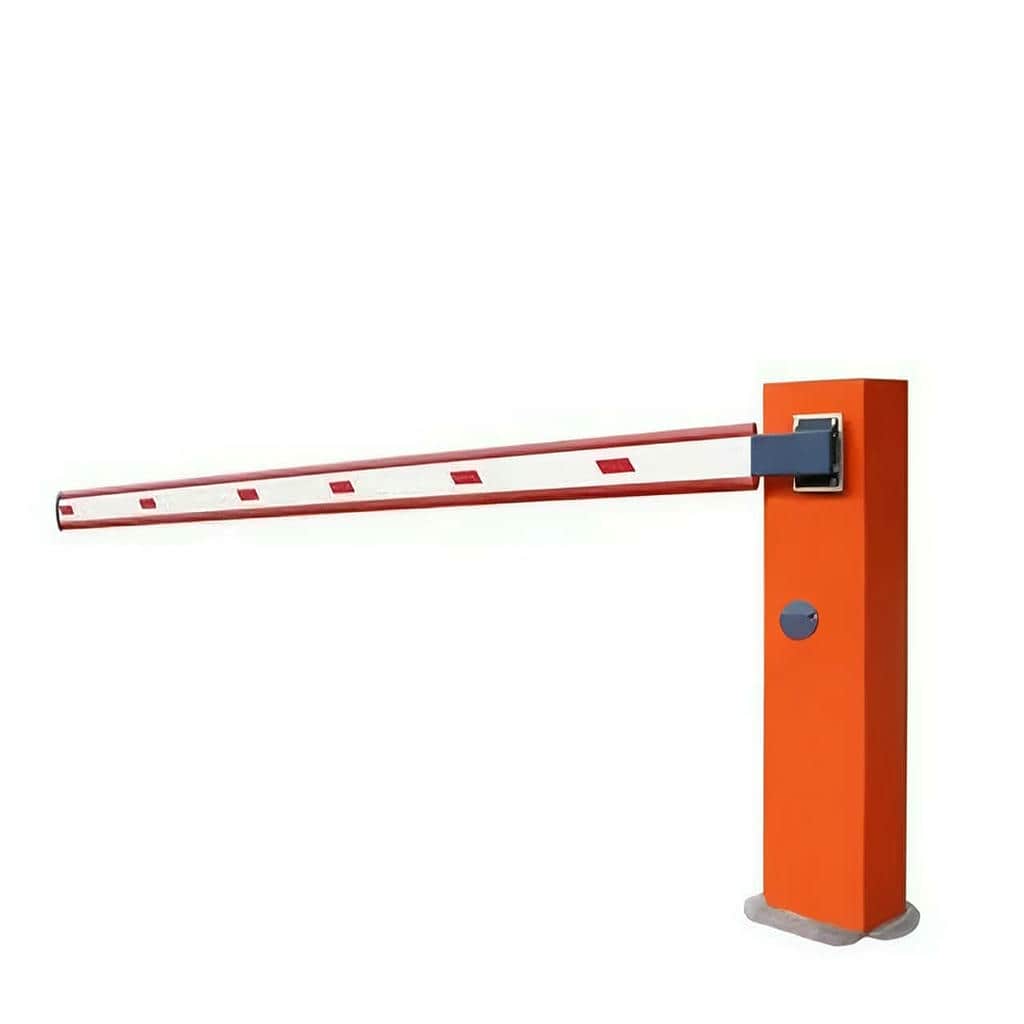

14 طرح راهبند مفصلی مناسب سقف کوتاه
راهبند مفصلی سقف کوتاه برای پارکینگ ها و رمپ هایی طراحی می شود که بازوی معمولی هنگام بالا رفتن با سقف یا تأسیسات برخورد می کند. این طرح با بازوی تاشونده, بدنه مقاوم, موتور هماهنگ و نصب دقیق, کنترل مسیر خودرو را در فضای محدود حرفه ای تر و ایمن تر انجام می دهد.
| بخش قابل بررسی | توضیح کاربردی |
|---|---|
| طرح بازوی دو تکه | بازو هنگام بالا رفتن از محل مفصل جمع می شود و در پارکینگ های کم ارتفاع بدون برخورد با سقف یا لوله های تأسیساتی حرکت می کند. |

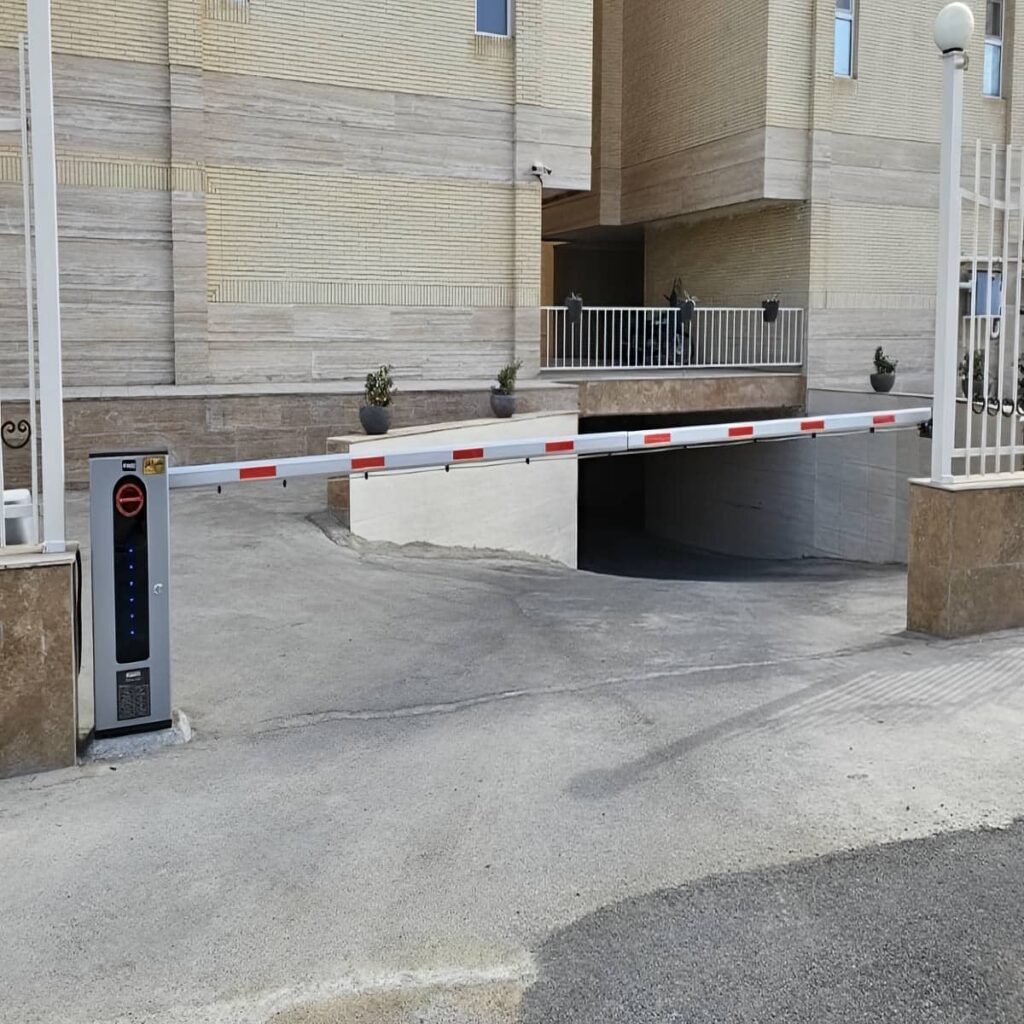

| طرح مناسب رمپ داخلی | در رمپ های بسته, محل توقف خودرو و زاویه باز شدن بازو باید دقیق بررسی شود تا مسیر عبور بدون مزاحمت کنترل گردد. |
| طرح بدنه مقاوم | کابین فلزی با پوشش بادوام در برابر رطوبت, گرد و غبار و تماس های روزانه پایدارتر می ماند و ظاهر ورودی را مرتب نگه می دارد. |
| طرح مفصل تقویت شده | کیفیت لولا, پیچ و یراق مفصل روی حرکت نرم بازو اثر مستقیم دارد و از ایجاد لقی یا ضربه در استفاده مداوم جلوگیری می کند. |
| طرح کنترل تردد | اتصال به ریموت, شستی نگهبانی, کارت خوان یا پلاک خوان کمک می کند فرمان عبور سریع تر و هماهنگ تر با نیاز پارکینگ انجام شود. |
| طرح ایمنی کنار مسیر | چشمی, فلاشر و فرمان توقف هنگام عبور خودرو اهمیت دارند و در فضاهای بسته احتمال برخورد بوم با خودرو را کمتر می کنند. |
| طرح نصب روی کف تراز | صفحه پایه و بولت گذاری باید دقیق اجرا شود تا کابین در زمان حرکت بازوی مفصلی لرزش نگیرد و زاویه عملکرد ثابت بماند. |
اطلاعات تماس
ساختار و ویژگی های اصلی راهبند مفصلی سقف کوتاه
راهبند مفصلی سقف کوتاه زمانی انتخاب می شود که ارتفاع آزاد پارکینگ برای حرکت یک بازوی مستقیم کافی نباشد. در این طرح, بوم به صورت دو تکه یا چند تکه ساخته می شود و هنگام باز شدن, از محل مفصل جمع می گردد تا به سقف, کانال تهویه, لوله های تأسیساتی یا تیرهای سازه ای برخورد نکند. همین مکانیزم ساده در ظاهر, نیاز به تنظیم دقیق دارد؛ چون وزن بازو, زاویه شکست مفصل, سرعت حرکت و تعادل بوم باید با موتور و گیربکس هماهنگ باشد. بدنه فلزی دستگاه روی صفحه پایه نصب می شود و داخل آن موتور, برد فرمان, شفت و فنر تعادل قرار می گیرند. معیار انتخاب صحیح این است که ارتفاع سقف, عرض دهانه, شیب رمپ, محل توقف خودرو و نوع کنترل تردد همزمان بررسی شود. اگر طرح فقط بر اساس طول بوم انتخاب شود, ممکن است بازو در نقطه شکست بد حرکت کند, مفصل زود لقی بگیرد یا مسیر عبور در فضای محدود به اندازه کافی روان و ایمن نباشد.
متریال بدنه و جزئیات فنی راهبند مفصلی سقف کوتاه
در راهبند مفصلی سقف کوتاه, کیفیت متریال بوم و مفصل اهمیت زیادی دارد؛ زیرا فشار حرکت فقط روی یک بازوی مستقیم پخش نمی شود و نقطه لولا نقش اصلی در عملکرد دستگاه دارد. بوم معمولاً از آلومینیوم سبک ساخته می شود تا وزن کلی کاهش پیدا کند و موتور در هر بار باز و بسته شدن تحت فشار اضافی قرار نگیرد. مفصل باید با یراق مقاوم, پیچ های دقیق و اتصال بدون لقی اجرا شود؛ کوچک ترین بازی در این بخش به مرور باعث صدای اضافه, تغییر زاویه و ضربه در انتهای حرکت می شود. کابین فلزی نیز بهتر است با رنگ کوره ای یا پوشش مقاوم ساخته شود تا در فضای پارکینگ, در برابر رطوبت, گرد و غبار و تماس های روزانه دوام داشته باشد. چشمی ایمنی, فلاشر, لاستیک ضربه گیر, ریموت و شستی نگهبانی از جزئیاتی هستند که کارکرد دستگاه را مطمئن تر می کنند. در سفارش حرفه ای باید ارتفاع مفید سقف, طول بوم, فضای شکست بازو و مسیر کابل کشی قبل از ساخت یا نصب نهایی مشخص شود.
کاربری های رایج راهبند مفصلی در پارکینگ های کم ارتفاع

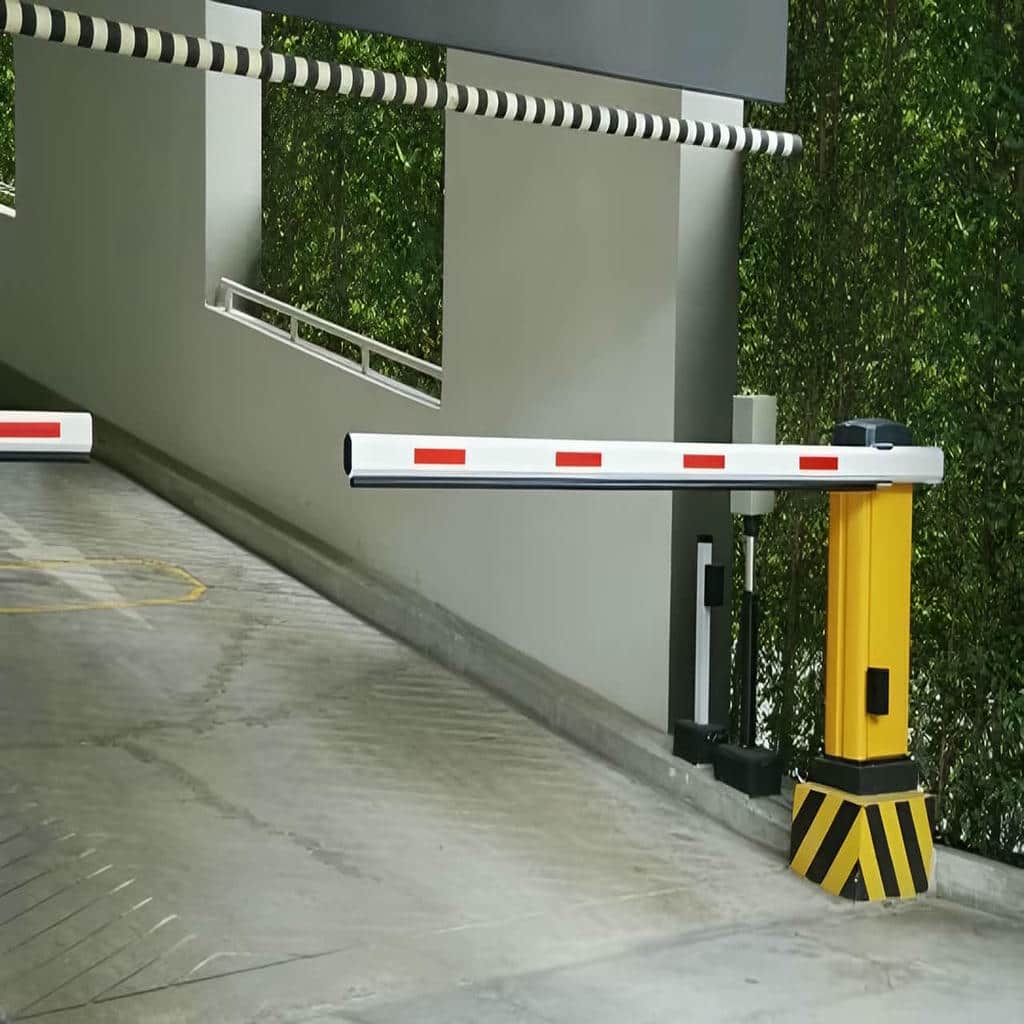

راهبند مفصلی سقف کوتاه بیشتر در پارکینگ های طبقاتی, رمپ های مسقف, ورودی زیرزمین, ساختمان های اداری, مجتمع های مسکونی و فضاهایی استفاده می شود که ارتفاع سقف اجازه حرکت کامل بوم ساده را نمی دهد. در چنین محیط هایی, تنها بسته شدن مسیر مهم نیست؛ باید بازو بدون گیر کردن, بدون برخورد با تأسیسات و بدون ایجاد مزاحمت برای خودروهای عبوری حرکت کند. اگر ورودی دارای رمپ شیب دار باشد, محل نصب پایه و ارتفاع شکست بازو حساس تر می شود, چون خودرو با زاویه وارد مسیر می شود و فاصله آن با بوم تغییر می کند. در پارکینگ های پرتردد, کیفیت موتور و تنظیم فنر تعادل باید جدی تر بررسی شود تا حرکت مفصل در استفاده مکرر افت نکند. ظاهر دستگاه هم در ورودی داخلی اهمیت دارد؛ کابین تمیز, بوم خوانا و نصب مرتب کابل ها حس نظم بیشتری ایجاد می کند. ریسک انتخاب غلط این است که دستگاه از نظر ظاهری مناسب دیده شود اما با ارتفاع واقعی سقف یا مسیر گردش خودرو هماهنگ نباشد.
نصب و سفارش راهبند مفصلی سقف کوتاه
نصب راهبند مفصلی سقف کوتاه باید با اندازه گیری دقیق ارتفاع آزاد سقف و عرض دهانه شروع شود. در این مدل, فقط محل پایه مهم نیست؛ مسیر حرکت هر دو بخش بازو و نقطه شکست مفصل نیز باید بررسی شود تا هنگام باز شدن با سقف, تیر, لوله, کانال یا چراغ پارکینگ برخورد نکند. صفحه پایه باید روی سطح محکم و تراز نصب شود و بولت گذاری به شکلی انجام گیرد که کابین در زمان حرکت بوم دچار لرزش نشود. اگر ورودی دارای شیب یا پیچ نزدیک به محل نصب باشد, جای چشمی ایمنی و فاصله توقف خودرو باید با دقت بیشتری مشخص شود. مسیر کابل کشی برق, فرمان, فلاشر و تجهیزات کنترل تردد نیز بهتر است قبل از اجرا تعیین شود تا ظاهر کار تمیز بماند. برای سفارش حرفه ای, طول بوم, ارتفاع سقف, نوع موتور, حجم تردد, محل نگهبانی و نیاز به کارت خوان یا پلاک خوان باید بررسی شود. برای انتخاب طرح هماهنگ با فضای پروژه, دیجی صنعت می تواند پیشنهاد فنی متناسب ارائه کند.
نکات کلیدی راهبند مفصلی سقف کوتاه
- ارتفاع آزاد سقف قبل از انتخاب طرح اندازه گیری شود.
- زاویه شکست بازو باید با فضای پارکینگ هماهنگ باشد.
- مفصل و یراق باید بدون لقی و مقاوم اجرا شوند.
- موتور و فنر تعادل با وزن بوم انتخاب شوند.
- چشمی و فلاشر برای ایمنی رمپ ضروری هستند.
- مسیر کابل کشی پیش از نصب نهایی مشخص شود.
ارتفاع سقف, عرض ورودی, شیب رمپ, محل نصب, حجم تردد, طول بوم و نوع کنترل تردد باید اعلام شود تا طرح مناسب پیشنهاد شود.
قیمت به مشخصات فنی, متریال, طول بوم, نوع مفصل, موتور, تجهیزات ایمنی و شرایط نصب وابسته است و برای قیمت روز باید تماس گرفته شود.
